АВТОМАТИЗИРОВАННАЯ ГРУППОВАЯ ЗАМЕРНАЯ УСТАНОВКА(АГЗУ)
Автоматизированные групповые замерные установки (АГЗУ) – одна из важнейших позиций в категории блочного оборудования, которое производит наша компания.
Основным назначением АГЗУ является измерение ключевых параметров скважин, их производительности и соотношения между жидкой и газообразной фракцией добываемого продукта.

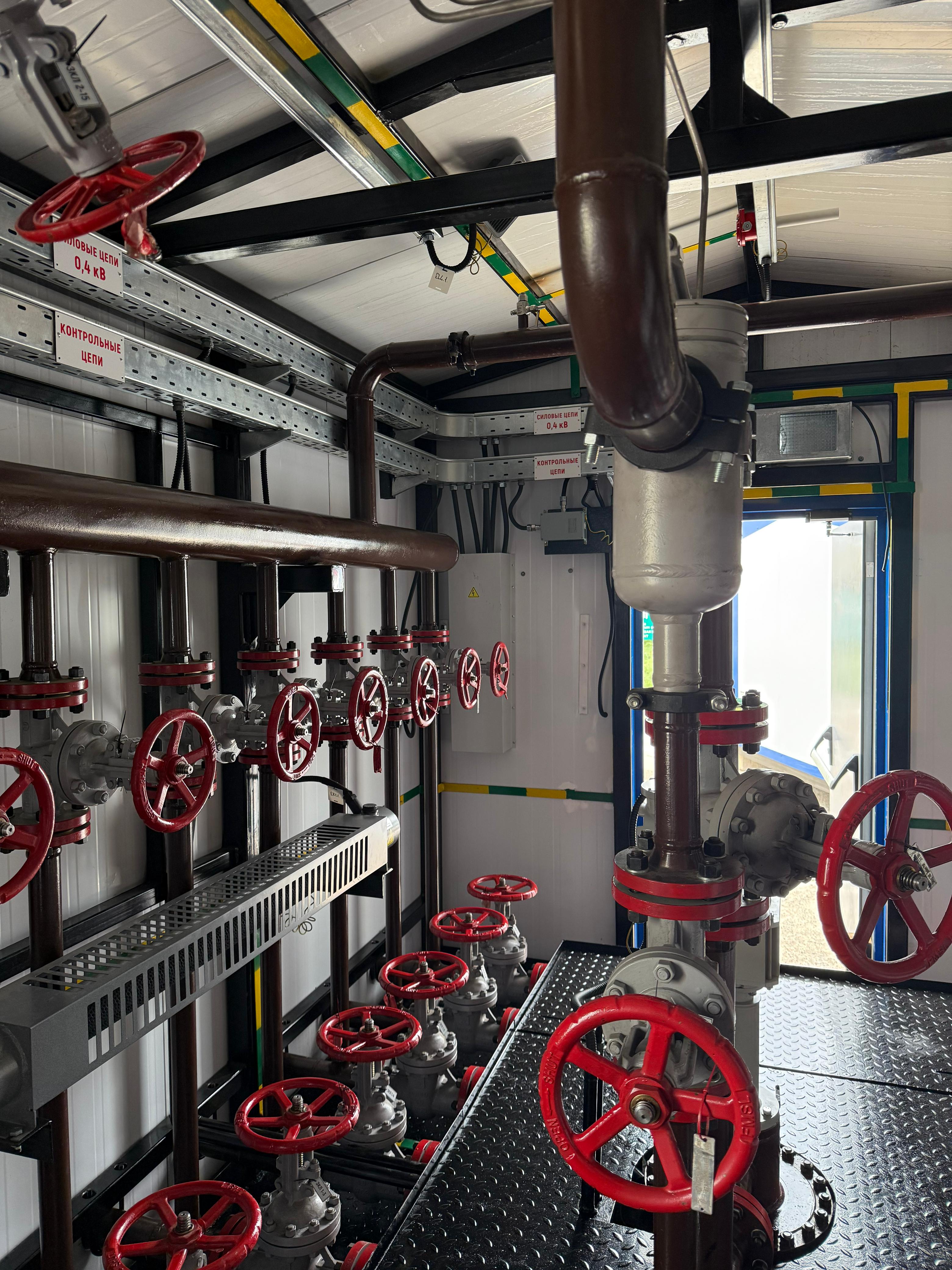

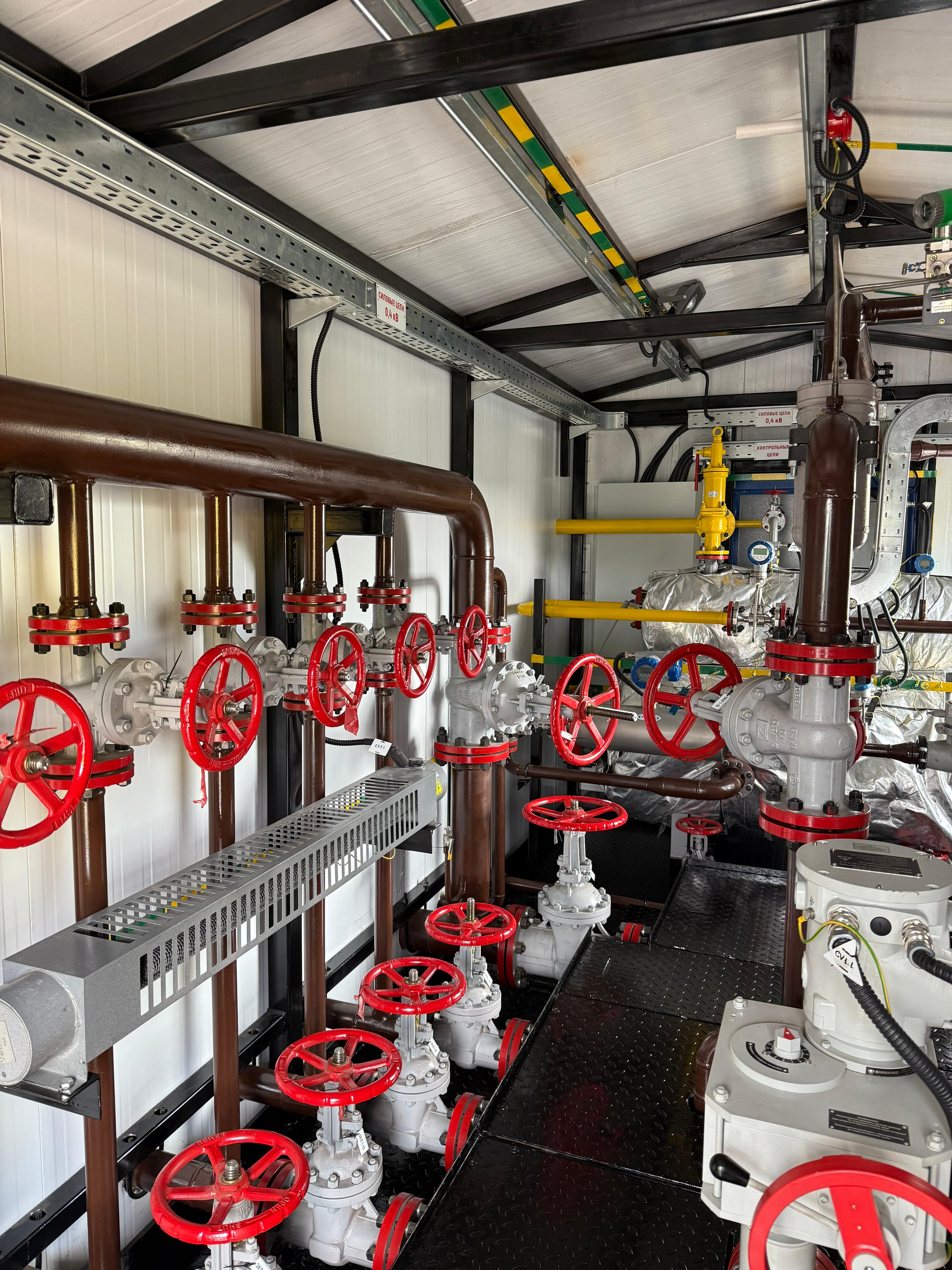

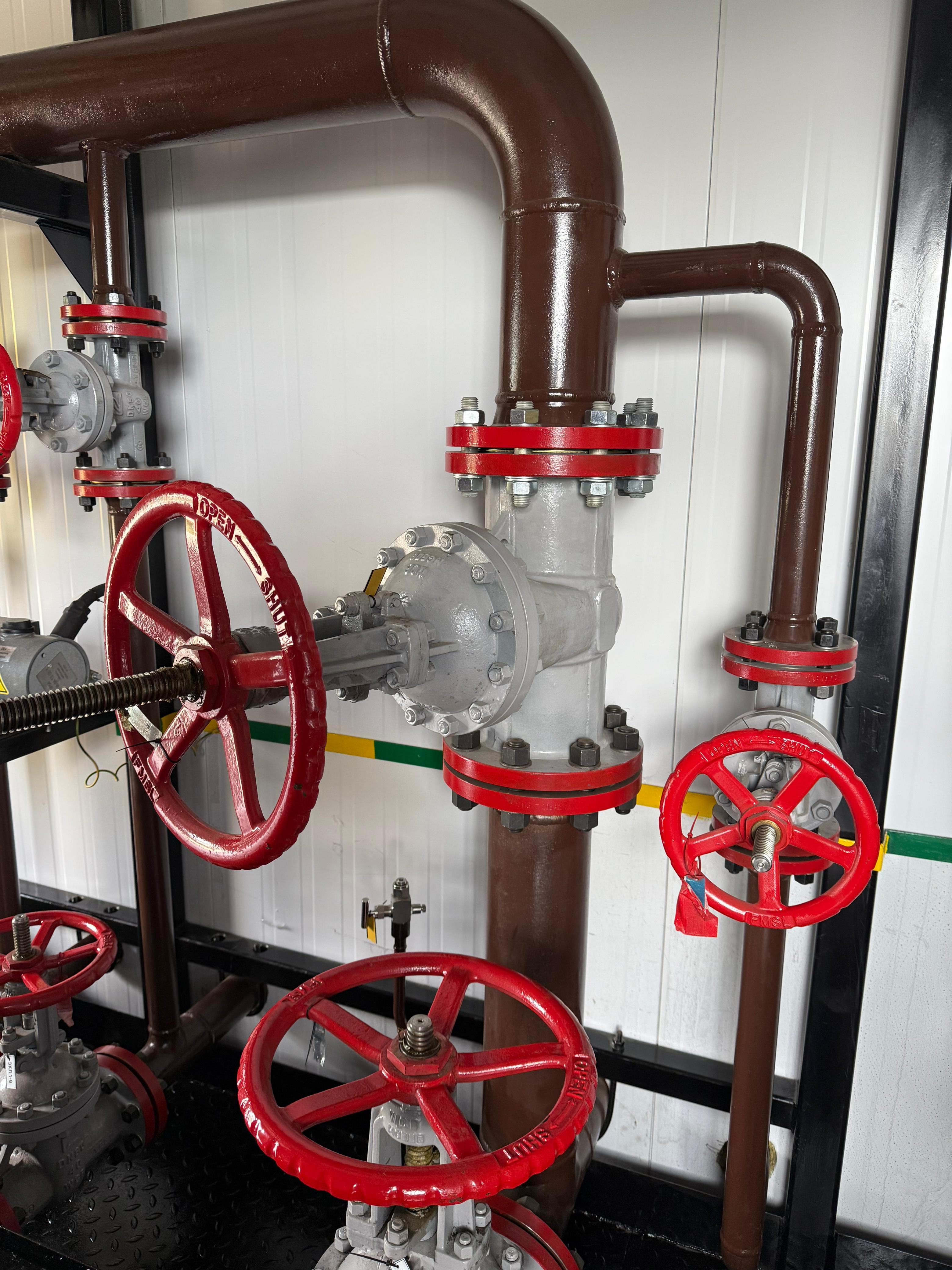

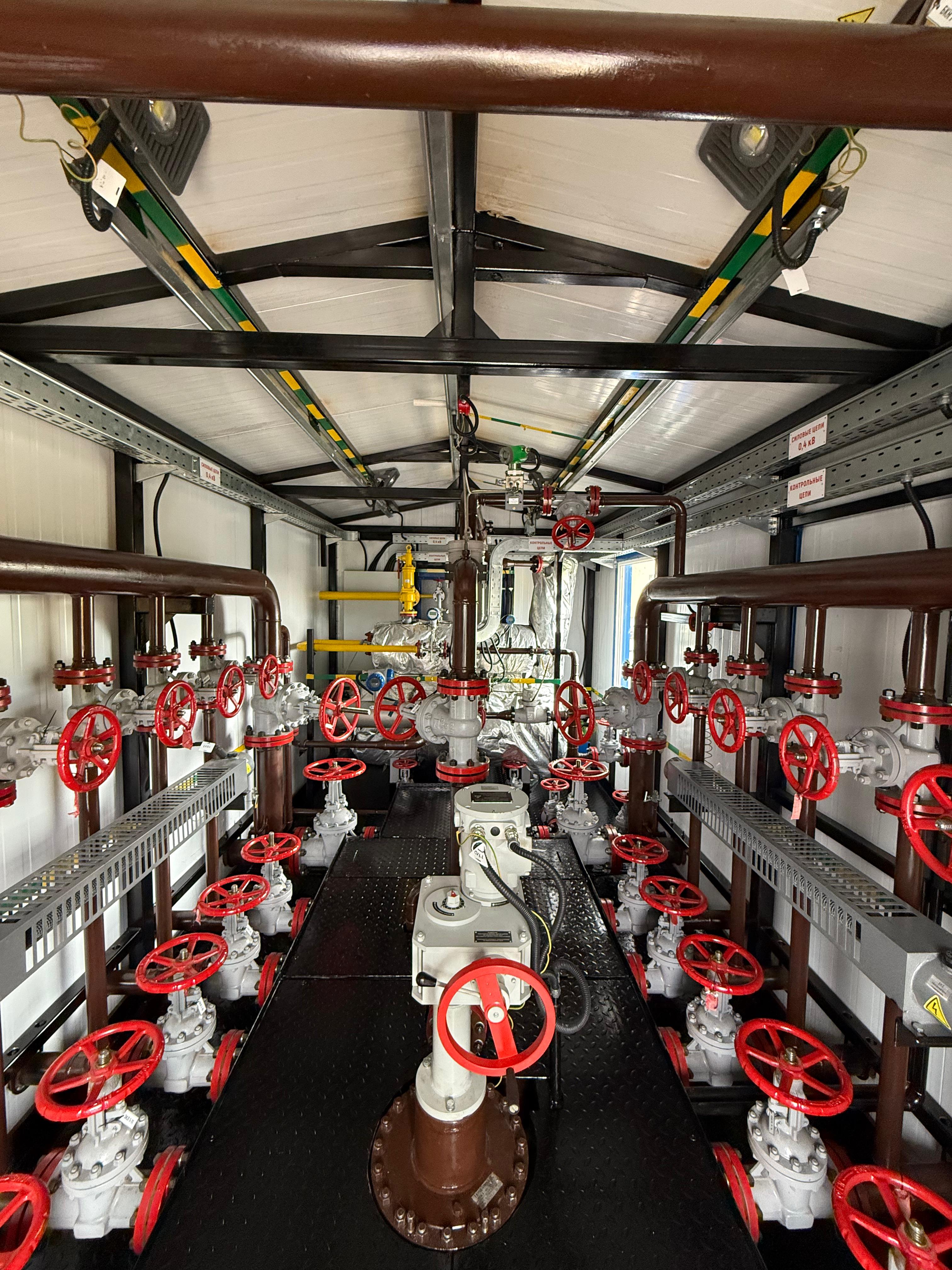

Установки поставляются полностью готовыми к подключению и условно разделяются на технологический и аппаратурный блоки. В технологическом блоке размещаются трубопроводы, запорная и предохранительная арматура, средства вентиляции и контроля газового состава воздуха, многоходовой переключатель скважин, сепарационная емкость, измерительные приборы.

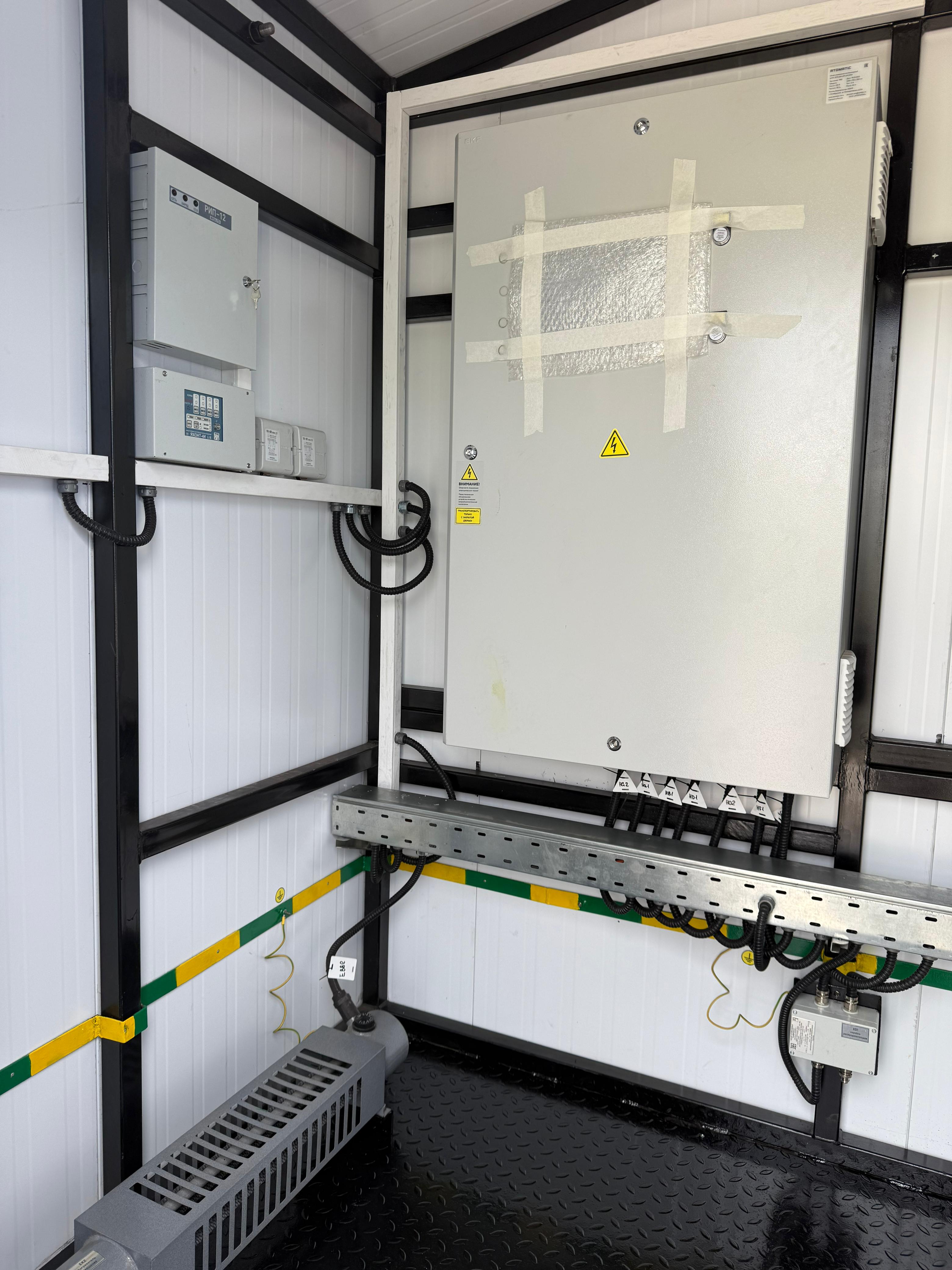

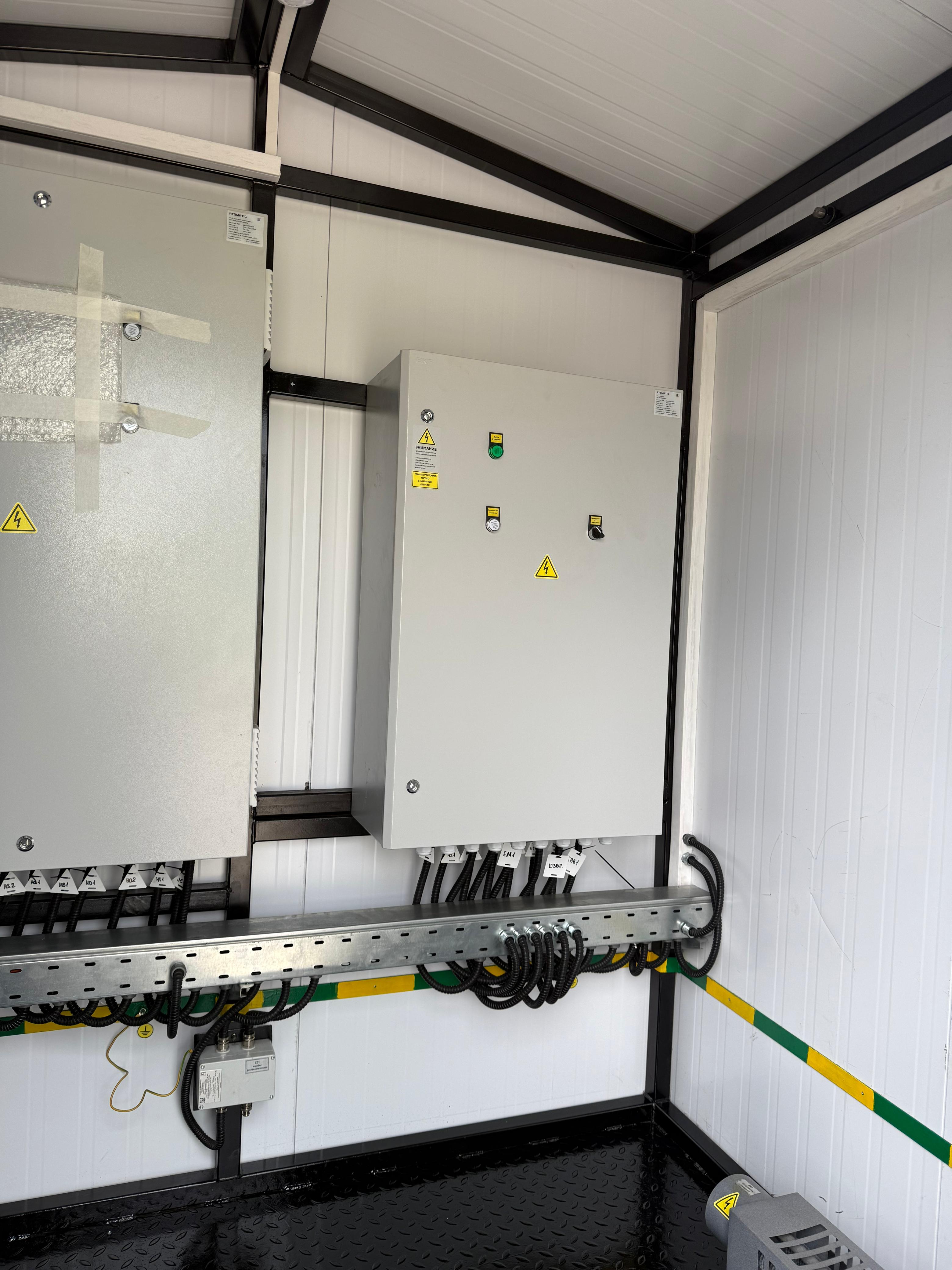

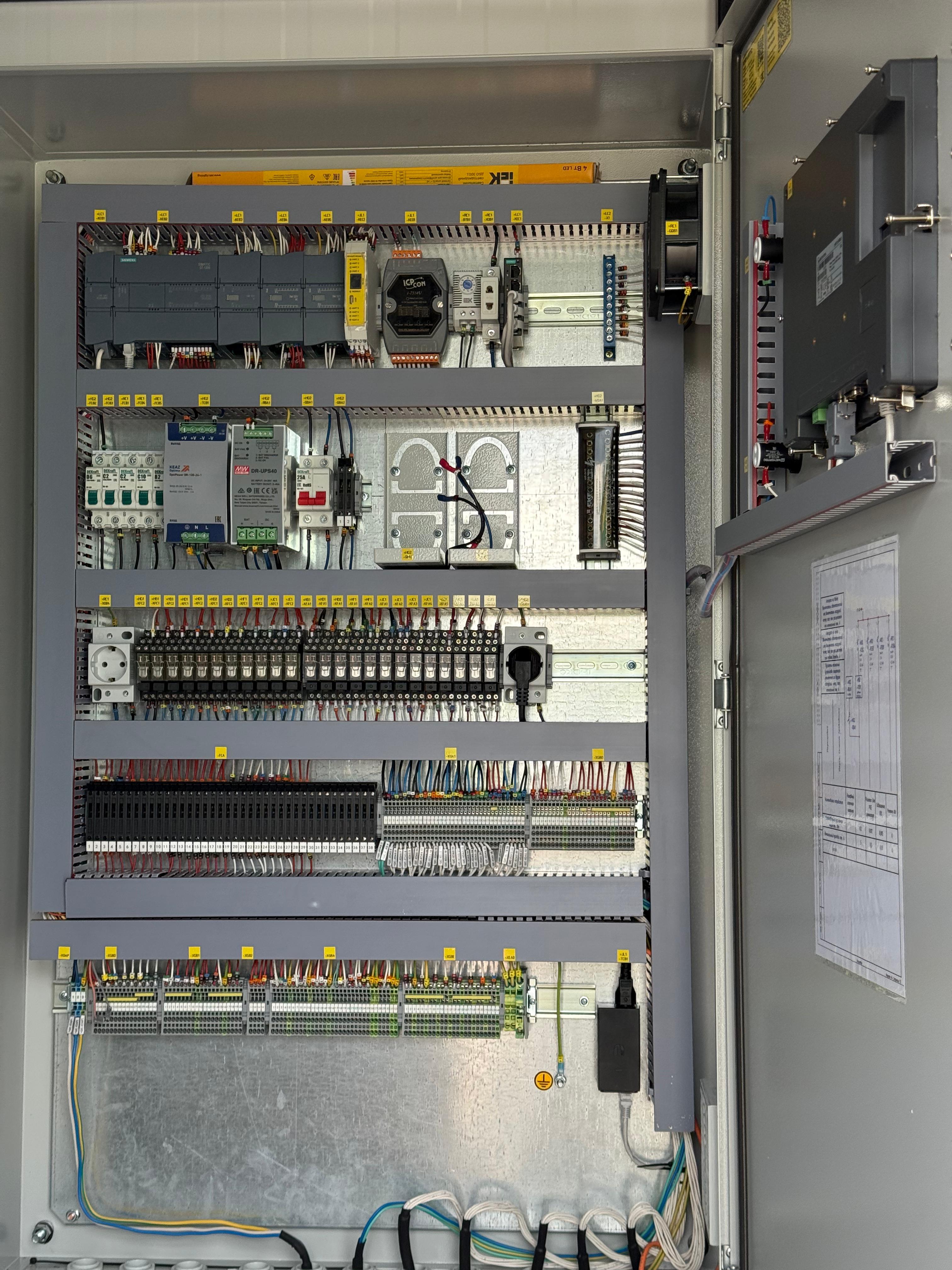

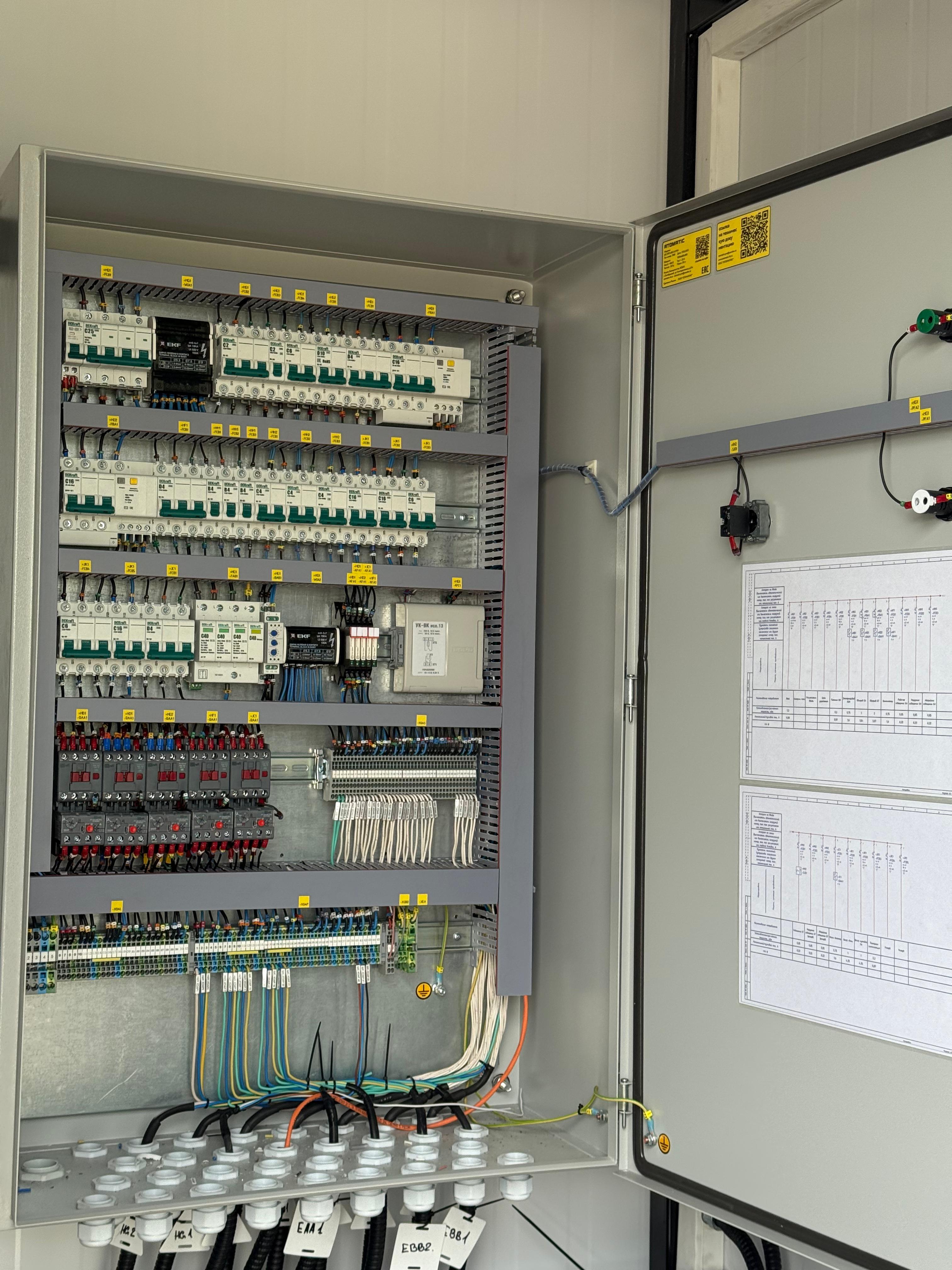

В аппаратурном блоке находятся системы автоматического управления с блоками питания и средствами индикации.

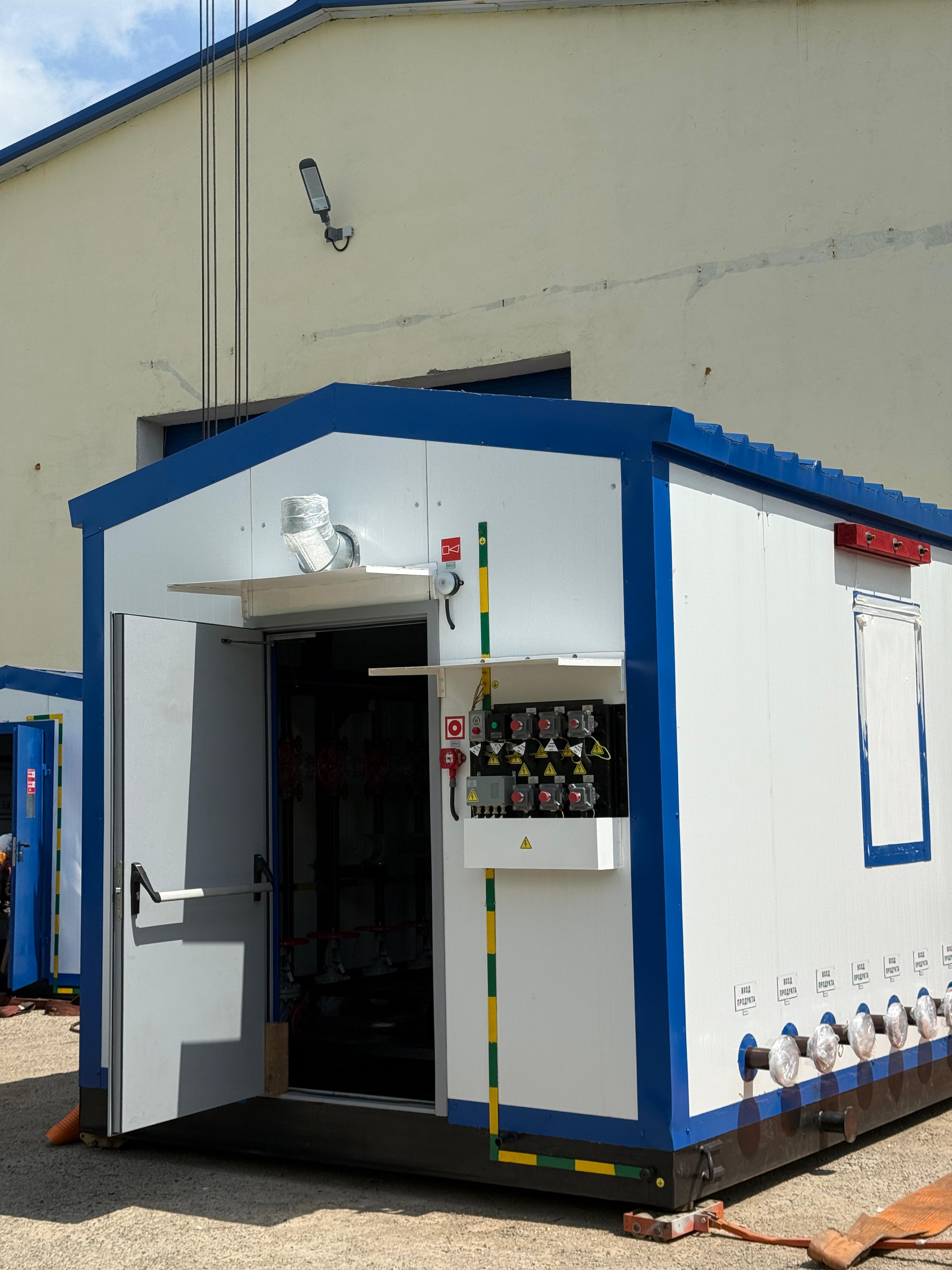

Вся описанная выше начинка помещается в легкую модульную конструкцию с надежной теплоизоляцией, осветительными приборами и отоплением.
Каждая установка оснащается необходимыми для подключения и эксплуатации инструментами, расходными материалами, монтажными принадлежностями, запасными частями.
АВТОМАТИЗИРОВАННАЯ ГРУППОВАЯ ЗАМЕРНАЯ УСТАНОВКА(АГЗУ)
Изучите технические характеристики и сделайте заказ по кнопке ниже
Применение
Автоматизированные групповые замерные установки применяются в следующих областях: напорные системы сбора продукции нефтяных скважин и автоматизированные системы управления технологическими процессами нефтедобычи.
Функциональное назначение установки – контроль количества жидкости и попутного газа с выдачей результата
в блок управления или на верхний уровень АСУТП.
Конструктивные особенности:

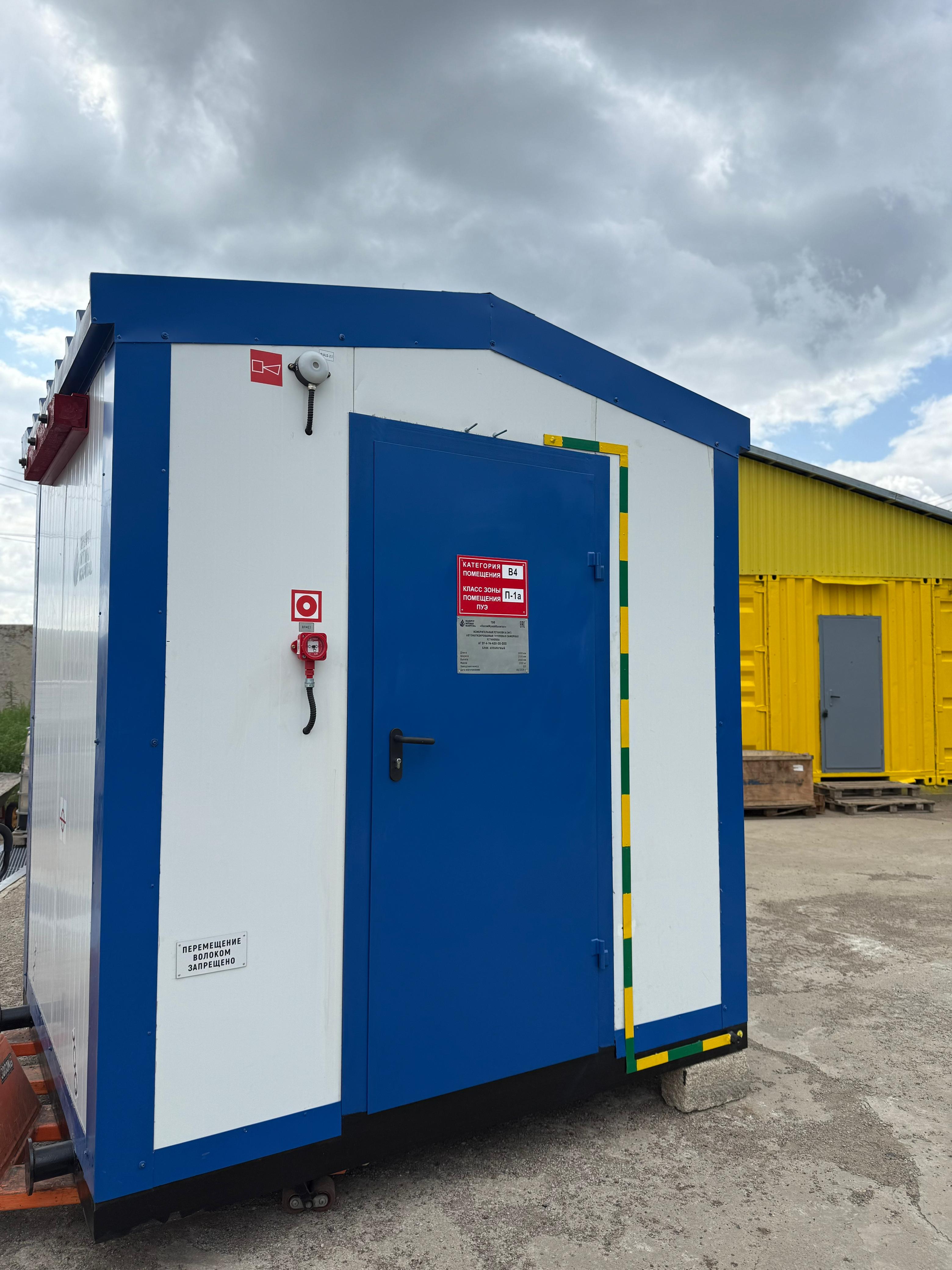

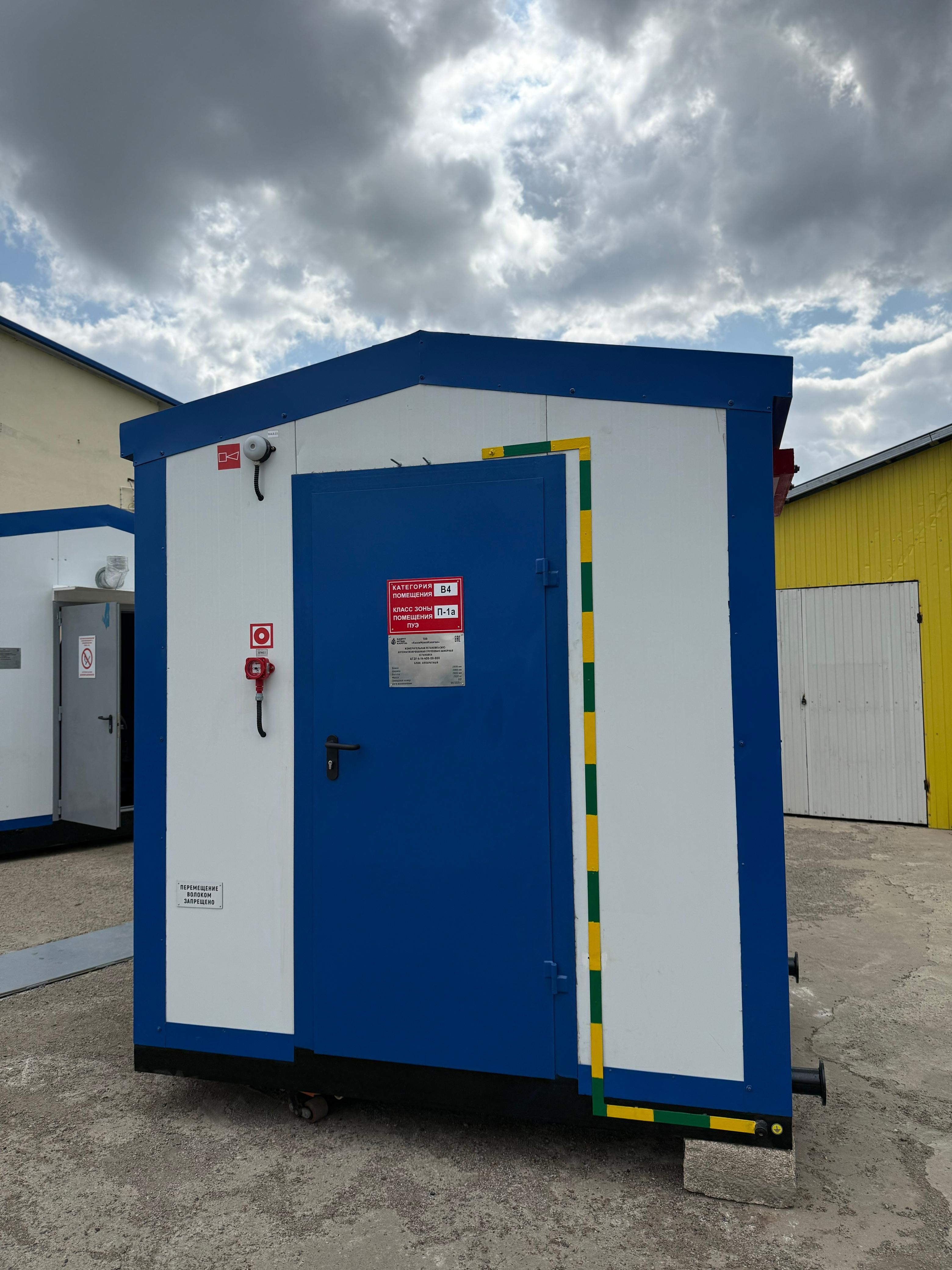

Установка состоит из двух блоков: технологического и аппаратурного. Блоки изготовлены из трехслойных металлических панелей типа «сэндвич» с утеплителем из пенополиуретана или из базальтового утеплителя.
В помещении предусмотрены освещение, вентиляция и обогрев. Каждая установка состоит из технологического и аппаратурного блоков и включает комплект монтажных и запасных частей, инструмента и принадлежностей.
Технологический блок имеет несколько исполнений в зависимости от количество подключаемых скважин, условного прохода и производительности. Технологический блок имеет освещение, отопление, принудительную или естественную вентиляцию.
Принцип работы:
Продукция скважин по трубопроводам, подключенным к установке, поступает в переключатель скважин многоходовой ПСМ. При помощи переключателя ПСМ продукция одной из скважин направляется в сепаратор, а продукция остальных скважин направляется в общий трубопровод.

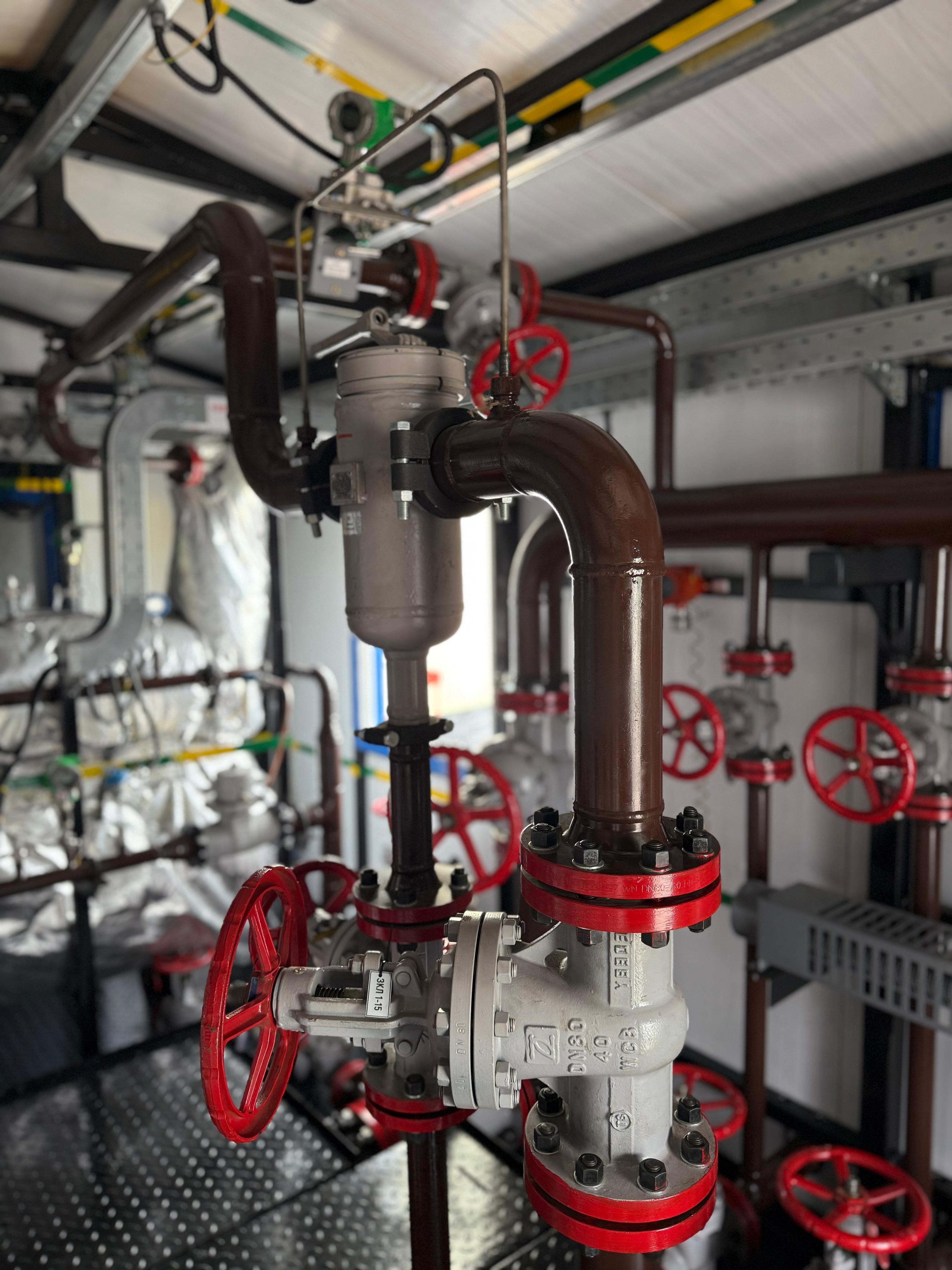

В сепараторе происходит отделение газа от жидкости. Выделившийся газ поступает в общий трубопровод (через датчик расхода газа),
а жидкость накапливается в нижней емкости сепаратора.
а жидкость накапливается в нижней емкости сепаратора.
С помощью регулятора расхода и заслонки, соединенной с поплавковым уровнемером, обеспечивается циклическое прохождение накопившейся жидкости через счетчик с постоянными скоростями, что обеспечивает измерение дебита скважин в широком диапазоне.
Управление переключением скважин осуществляется блоком управления по установленной программе или оператором.
Продукция скважин по трубопроводам, подключенным к установке, поступает в переключатель скважин многоходовой ПСМ.
При помощи переключателя ПСМ продукция одной из скважин направляется в сепаратор, а продукция остальных скважин направляется в общий трубопровод. В сепараторе происходит отделение газа от жидкости.
Выделившийся газ поступает в общий трубопровод (через датчик расхода газа), а жидкость накапливается в нижней емкости сепаратора.
С помощью регулятора расхода и заслонки, соединенной с поплавковым уровнемером, обеспечивается циклическое прохождение накопившейся жидкости через счетчик с постоянными скоростями, что обеспечивает измерение дебита скважин в широком диапазоне.
Управление переключением скважин осуществляется блоком управления по установленной программе или оператором.
Производство нефтегазового оборудования требует гибкой подстройки к конкретным потребностям заказчика. Поэтому мы выпускаем АГЗУ в шести различных вариантах исполнения. Они отличаются производительностью и количеством подключаемых скважин.
Есть установки на 8, 10 и 14 скважин. Каждая из них имеет производительность по жидкости 400 или 1500 куб.м в сутки.
